Name: Ponte a traliccio in acciaio modulare prefabbricato portatile HD200 con lunghezza totale di 15-60 m
Brand: Juhe
SKU: Q355, Q420, A490
Price: 25.00 USD
Availability: InStock
Rating: 5 (181 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Norme: ASTM

Grado: Acciaio

Tipo: Pesante, pesante

Applicazione: Agricoltura dell'acciaio, Ponte di struttura in acciaio

Tolleranza: ± 1%

Servizio di elaborazione: Fenditura, saldatura, taglio, piegatura, saldatura, decollatura, taglio, foratura

Tempi di consegna: 15-21 giorni

Materiale: Q355 /grado 350/ASTM A992

Struttura principale: Acciai saldatissimi o laminati a caldo

Garanzia: Oltre 50 anni

Software di Deisgn: Auto CAD, Tekla, PKPM

Lunghezza totale: 15 m- 60 m o altri

Larghezza: Linea singola 4,2 m, doppia 7,35 m

Carico: HS15-HS25 o altri

Porto: Qingdao Tianjin

Evidenziare:

struttura in acciaio hd200

Hd200 telaio di traverse in acciaio

Struttura in acciaio da 15 a 60 m

Informazioni di base

Luogo di origine: Shandong, Cina

Marca: Juhe

Numero di modello: Q355, Q420, A490

Termini di pagamento e spedizione

Imballaggi particolari: magazzino di struttura in acciaio/officina di acciaio/spazio per appendiabiti in metallo:<br/>1I com

Capacità di alimentazione: 20000 tonnellata/tonnellate per Mese

Galleria

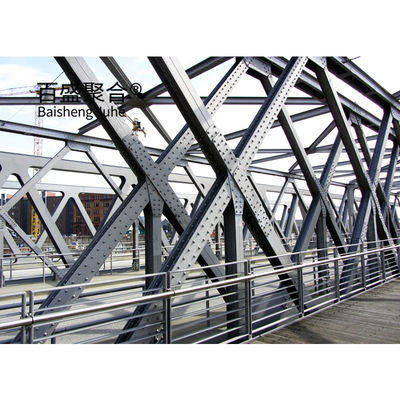

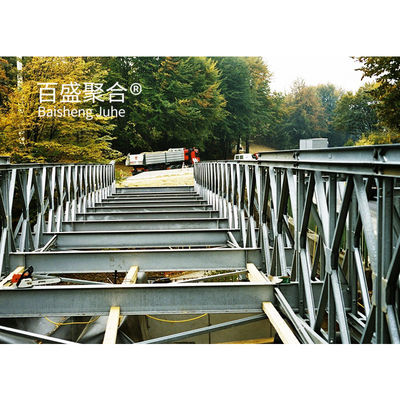

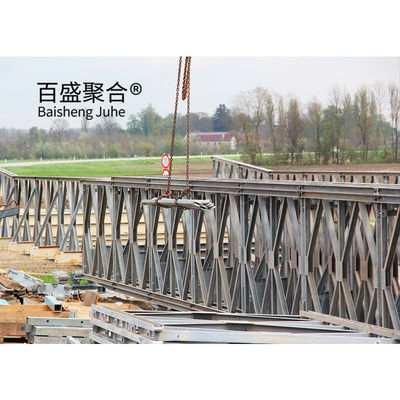

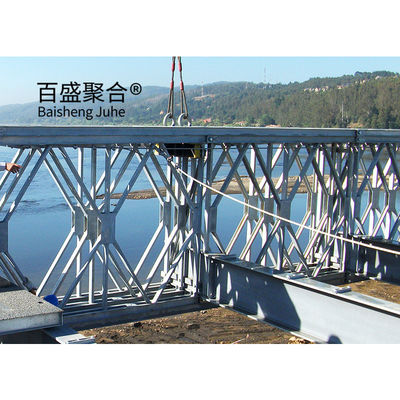

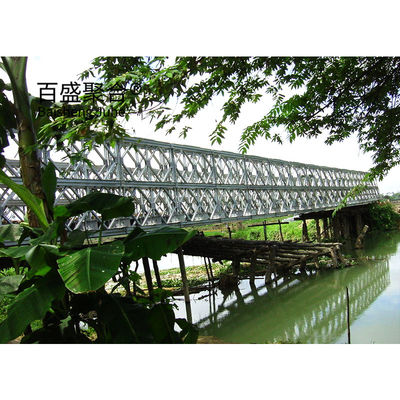

Ponte a traliccio in acciaio modulare prefabbricato portatile HD200 con lunghezza totale di 15-60 m

Descrizione di prodotto

Ponte a telaio in acciaio modulare prefabbricato portatile HD200 con lunghezza totale da 15 a 60 m

Descrizione dei prodotti

Ponte a telaio in acciaio Modulare Prefabbricato Portatile Hd200 Ponte a struttura in acciaio

Steel Bailey Bridge è anche chiamato ponte portatile in acciaio, ponte a pannelli, ponte modulare, ponte a traverse in acciaio o ponte temporaneo con pedoni.

Bailey ponti che sono ponti portatili in acciaio sono stati ampiamente utilizzati in vari campi, la sua caratteristica più importante è quello di ottenere una varietà di span, capacità di carico, componenti leggeri e pratici,facile da smantellare e forte adattabilità può essere completato rapidamente con semplici strumenti e manodopera.

Caratteristiche del ponte Bailey a tralicci in acciaio

·Struttura semplice

Un ponte Bailey è costituito principalmente da tre parti, i pannelli formano due pareti laterali, il traverso collega i pannelli su due lati,
e il ponte di solito fatto di acciaio o legno che mette sul transom.

·Pochi componenti

Ad eccezione delle parti principali come il pannello, il transom e il ponte, sono necessari solo alcuni componenti come cornici, poste terminali, apparecchi, accordi
rinforzo, cuscinetto, piattaforma base, ecc.

·Leggere

Il peso dell'intero ponte è molto più leggero di quello di altri tipi di ponti.

·Facile e veloce da costruire

Con semplici attrezzi e perni, bulloni, puoi combinare un ponte facilmente.

·Trasporto conveniente

Facile da assemblare e smontare, il camion leggero e ordinario può fare il lavoro di trasporto.

·Utilizzo versatile

Un ponte Bailey ha molteplici applicazioni non solo come ponte.

- No, no.	forza interna	forma struttura
				non rinforzato							modello rinforzato
				SS	D.S.	TS	QS	SSR	RDS	TSR	QSR
200	momento di trave standard ((kN.m)	1034.3	2027.2	2978.8	3930.3	2165.4	4244.2	6236.4	8228.6
200	Taglio standard della trave (kN)	222.1	435.3	639.6	843.9	222.1	435.3	639.6	843.9
201	momento di flessione elevato della trave ((kN.m)	1593.2	3122.8	4585.5	6054.3	3335.8	6538.2	9607.1	12676.1
202	Scia della trave ad alta curvatura ((kN)	348	696	1044	1392	348	696	1044	1392
203	Forza di taglio di una treccia di taglio superelevata ((kN)	509.8	999.2	1468.2	1937.2	509.8	999.2	1468.2	1937.2

ZB200 Tabella delle caratteristiche geometriche del ponte a traliccio ((Mezzo ponte)
struttura	caratteristiche geometriche
struttura		caratteristiche geometriche	area dell'accordone in cm²)	Proprietà della sezione ((cm)³)	Momento di inerzia (cm)⁴)
ss	SS	25.48	5437	580174
ss		SSR	50.96	10875	1160348
D.S.	D.S.	50.96	10875	1160348
		DSR1	76.44	16312	1740522
		DSR2	101.92	21750	2320696
TS	TS	76.44	16312	1740522
		TSR2	127.4	27185	2900870
		TSR3	152.88	32625	3481044
QS	QS	101.92	21750	2320696
		QSR3	178.36	38059	4061218
		QSR4	203.84	43500	4641392

Dettagli tecnici

Il pannello del ponte Bailey e' composto da pannelli, perni, poste, ...bolt, rinforzo degli accordi, bolt e bolt.
La parte superiore e inferiore della corda è composta da un membro, il montante e il raker saldati.inserire l'estremità maschile di una trave nell'estremità femminile dell'altra, puntando il foro del perno e inserendo il perno.inserendo il bullone della trave o il bullone della corda nel foro del bullone della corda, in modo da collegare la trave a doppio ponte o la trave e il membro di corda rinforzato; il foro della trave è utilizzato per installare la trave, mentre la trave è utilizzata come trave, utilizzare i due fori centrali;mentre utilizzato come piedi da ponte, utilizzare i due fori finali, in modo da rafforzare il collegamento di due file di tralicci; il foro di sostegno del vento è utilizzato per il collegamento del supporto di oscillazione; il foro del supporto sul monte finale è utilizzato per l'installazione del supporto,Rakar e piastra di giogoIl buco di bullone e dadi è utilizzato per l'installazione di bulloni e dadi.

Componenti del ponte Bailey

Perché scegliere noi per offrire la costruzione di strutture in acciaio:

1Abbiamo un gruppo di ingegneri professionisti, la maggior parte dei quali ha più di 10 anni di esperienza nel campo dell'architettura.installazione e così viaIl personale di lavoro ha eccellenti competenze, alcuni dei quali hanno aiutato i clienti a installare il magazzino in tutto il mondo.

2. Offriremo un servizio di un solo stop. disegno di costruzione, foglio di calcolo sarà offerto per aiutarvi a ottenere il permesso di costruzione.Potremmo fare disegni 3D per mostrare la vistaInoltre, verranno offerti disegni di installazione e la colonna di struttura in acciaio, le travi saranno contrassegnate con un numero per aiutarvi a installare.

3Vi invieremo i bulloni extra, le strisce, i pannelli in caso di danni quando installare.

4L'efficienza è la nostra ricerca ogni richiesta, ogni email sarà risposto immediatamente ogni domanda riceverà la massima attenzione

5Abbiamo anche posseduto più di 40 serie di grandi attrezzature di lavorazione precise e avanzate a livello nazionale, tra cui grandi macchine per la levigatura del portiere, macchine automatiche di saldatura ad arco sommerso,macchine di montaggio, tagliatrici, attrezzature da colpo e presto.

6Offriremo una lista dettagliata di imballaggio per ogni container quando verrà caricato in modo da essere più facile da scaricare.

7. "La personalità morale decide la qualità del prodotto". è la nostra garanzia per i prodotti. "I clienti vengono prima". è la nostra eterna ricerca. Credete nella vostra scelta, vi daremo una risposta soddisfacente.

Struttura in acciaio

Shandong Juhe Steel Co. LTD

_{Fondata nel 2013, dopo più di 10 anni di sviluppo costante, è diventata un'impresa privata internazionale ad alta tecnologia, diversificata e orientata all'esportazione che integra ricerca e sviluppo,progettazione, la produzione, l'installazione e la costruzione e il servizio. aziende di produzione in Cina, ha anche ingegneria di isolamento antincorrosione impermeabile, ingegneria di pareti di cortina di costruzione,Ingegneria edilizia qualifica di appaltatore generale, essere inclusi nella base produttiva di modernizzazione dell'industria edile nella provincia di Shandong.La competitività fondamentale dell'azienda deriva dall'incessante ricerca di innovazioni tecnologicheOra, ci sono più di 100 personale tecnico senior di vario tipo, e molte università e istituti di ricerca scientifica per stabilire relazioni di cooperazione.Con l'aiuto di risorse intellettuali interne ed esterne, basandoci sulla struttura in acciaio, continuiamo a innovare in vari aspetti e a raggiungere nuove scoperte.}

Album del cliente

Domande frequenti

Q1: Quanto tempo ci vuole per ottenere il mio edificio?R: Il tempo di consegna varia, ma in genere 2 settimane per i disegni e 6-8 settimane per la consegna (a seconda della complessità)D2: Quali sono le caratteristiche del Steel Bailey Bridge?A: 1-Durabile e con una lunga durata di vita. 2-Periodo di costruzione più breve rispetto al cemento e al legno. 3-Basta e riutilizzabile. 4-Alta resistenza e peso leggero, ha buone prestazioni sismiche.5-Utilizzato ampiamente per edifici polifunzionaliIl ponte in acciaio è forte, leggero e può essere assemblato rapidamente.D3: Perché scegliere la JU HE?R: A JU HE, il cliente è la prima priorità. Non facciamo nessun trucco. Siamo un'azienda di proprietà di veterani, senza eguali nel servizio clienti.Abbiamo più di 10 anni di esperienza nella costruzione del metalloSiamo anche una fabbrica molto affidabile e possiamo rispondere alle vostre domande riguardanti qualsiasi progetto di costruzione. Ci preoccupiamo delle vostre esigenze e di valorizzare il vostro business.Q4: Come posso ottenere il preventivo del progetto?A: se hai il disegno, possiamo offrirti il nostro preventivo di conseguenza. se non hai un disegno, il nostro ingegnere progetterà per te per confermarlo. e poi ti offriamo un preventivo.Q5: Offri un servizio di progettazione per noi?R: Sì, possiamo fornire disegni di soluzioni complete secondo le vostre esigenze.Possiamo progettare edifici industriali complessi come edifici per uffici, supermercato, negozio di auto, centro commerciale, hotel ecc.D6: Fornisce campioni?R: Sì, potremmo offrire il campione gratuitamente ma non pagare per il costo del trasporto.Q7: Quali sono le vostre condizioni di pagamento?R: L/C, T/T e Western Union.Q8: Che ne dici del controllo di qualità?A: Abbiamo il nostro team di controllo di qualità professionale con ricca esperienza e attrezzature di ispezione avanzate.D9: Può fornire aiuto per l'installazione?R: Forniremo foto e video di istruzioni dettagliate.Se necessario,invieremo ingegneri professionisti per fare la guida alla costruzione,e alcuni operai qualificati per aiutare per l'installazioneTuttavia, la tassa per il visto, i biglietti aerei, l'alloggio, i salari saranno a carico degli acquirenti.
